Hypertronics四屏蔽同軸/雙屏蔽同軸微型連接器

發布時間：2021-05-12 17:15:50 瀏覽：1374

Hypertronics微型四屏蔽同軸連接器始終保持整個連接器對的信號屏蔽阻抗（在四芯屏蔽使用中大于每秒1Gbit），并提供螺紋版本，包含直通和直角電纜安裝使用，和PCB安裝使用配置.

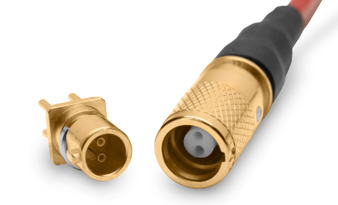

Hypertronics微型雙屏蔽同軸系列配備小型阻抗匹配連接器，可提供可控阻抗和緊密間隔的PCB焊盤間隔。這些連接器選用帶NDL、SMA和微型D尺寸外殼的真正差分雙屏蔽同軸封裝；Hypertronics NDL微型雙屏蔽同軸系列有螺紋和快速斷開型，直徑比SMA同軸連接器小25%?？焖贁嚅_型的最大直徑為0.250英寸，螺紋型的六角連接螺母為0.250英寸。

深圳市立維創展科技有限公司，授權代理銷售Hypertronics連接器產品，歡迎咨詢。

詳情了解Hypertronics請點擊：/brand/75.html

或聯系我們的銷售工程師：0755-83642657 QQ: 2295048674


機械和環境規范

罩殼型式	-65°C至+ 125°C
耐久性	插拔次數最低500次
耦合螺母扭矩（螺母）建議值	最低值2.3英寸磅
嚙合/ 斷開力（快速斷開）	最大值3磅/3到5磅
耐蝕性	MIL-STD-202方法101 測試條件B
抗沖擊性	MIL-STD-202方法213br />測試條件B
抗震性	MIL-STD-202方法204 測試條件B
耐熱沖擊性	MIL-STD-202方法107 測試條件B

材質與終飾

罩殼與內部觸頭	符合ASTM-B16的黃銅，UNS C36000合金或符合ASTM-B196的鈹銅，UNS C17200、C17300合金符合ASTM-A582的30 CRES 符合MIL-DTL-45204 II類1級的鍍金
絕緣子	符合ASTM-D1710或ULTERM 1000的聚四氟乙烯（PTFE）
連接器插頭/ 插座罩殼	符合ASTM-B211/221的6061-T6鋁材符合SAE AMS-C-26074的化學鍍鎳或符合SAE AMS QQ-P-416的鍍鎘
墊片/密封件	硅酮橡膠，符合A-A-59588

電氣

觸頭額定電流	最大3.0安培
DWV	最大250 VDC
絕緣電阻	在直流200 V下最低為5000兆歐姆
帶寬	高達3千兆赫。
數據速率	每秒超過1 Gbit
差分對線纜阻抗	150 歐姆 + 15 歐姆 100 歐姆 + 10 歐姆
信號到屏蔽線纜的阻抗	75 歐姆 + 10 歐姆 50 歐姆 + 7 歐姆
