Vanguard Electronics HCL1系列大電流功率電感器

發布時間：2024-02-28 14:26:40     瀏覽：601

選型：

Vanguard
P/N		Inductance
±10%		nc.Inductance
uH		DCR
max
Ohms)		Rated Current

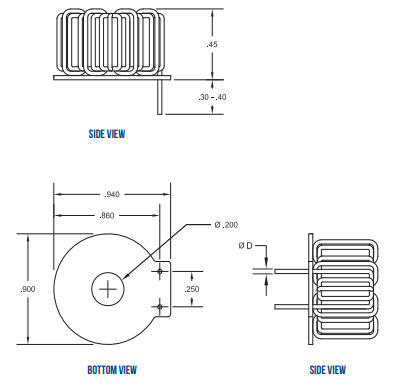

(ADC)		Lead Dimension
     “D”
HCL1-14014 uH9.20.010    300.052
HCL1-50050 uH310.017    150.046
HCL1-111110 uH710.05    9.50.037
HCL1-201200 uH1260.15    8.30.033
HCL1-391390 uH2650.16    4.50.026
HCL1-591590 uH4460.28    4.00.021
HCL1-751750 uH5411.28    3.70.021
HCL1-1021.00 mH7481.28    3.10.019
HCL1-1821.85 mH13460.83    2.40.017
HCL1-2222.20 mH15400.72    2.30.017
HCL1-2522.50 mH18731.72    2.00.015

特性：

?端子:錫鉛，無鉛(RoHS)， HMP要求高溫版本

?防潮，防震，耐浸漬

?磁屏蔽


電氣規格：

?工作溫度:?55℃~ +180℃

?存儲溫度:?55℃~ +180℃

?溫升:參見性能曲線

?介電耐壓:500 VRMS

?可根據要求提供不同的電氣值


應用：

?直流電源扼流圈

?諧振電感

?輸入/輸出過濾器

?擺動電感

Vanguard Electronics HCL1系列大電流功率電感器

相關推薦：

供應Vanguard Electronics變壓器

Vanguard大電流功率電感器HCPI系列

如需了解更多關于Vanguard Electronics相關產品信息可咨詢立維創展。
