EZ Form Cable同軸電纜
發布時間:2024-10-18 08:42:40 瀏覽:732
EZ Form Cable同軸電纜是由美國EZ Form公司生產的高品質電纜產品,該公司成立于1984年,專注于TPC線纜制造。EZ Form Cable同軸電纜具有多種規格選擇,包括不同的阻抗、導體外徑和最大工作頻率,廣泛應用于軍事航空、電信、醫療、儀器儀表和測試領域。
同軸電纜的基本結構
同軸電纜由以下幾個主要部分組成:
1. 中心導體:負責傳輸信號。
2. 絕緣層:隔離中心導體和外導體,確保信號傳輸?shù)姆€(wěn)定性。
3. 外導體(屏蔽層):提供屏蔽,防止外部干擾,同時保護內部結構。
4. 外層護套:保護整個電纜免受物理?yè)p傷和環境影響。
同軸電纜的類型及其特點
根據應用需求和性能特點,EZ Form Cable同軸電纜可分為以下四種類型:
1. 相位穩定電纜 (Phase Stable Cable)
特點:采用EZ Form相位穩定介質,減少溫度變化帶來的相位不穩定問題。
應用:適用于按圖定制的電纜組件或作為散裝電纜提供。
連接器:提供EZ-PT86相位穩定電纜的射頻連接器。

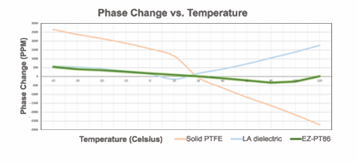

溫度特性:在溫度變化時,相比傳統PTFE材料表現出更穩定的相位變化。
2. 半剛性電纜 (Semi-Rigid Cable)
特點:具有獨特的易彎曲結構,成型后保持固定形狀,適合自動化彎曲設備或手工成型。
規格:電纜直徑從0.020英寸到0.500英寸不等,材料為銅、鋁或不銹鋼,長度可達150英尺。
標準:27種電纜通過了MIL-DTL-17標準認證(QPL列出)。
特殊阻抗:提供如15歐姆、25歐姆和93歐姆的特殊阻抗選擇。
鍍層:可提供錫、鉛錫、銀等多種鍍層。
3. EZ-Flex可成型電纜 (EZ-Flex Formable? Cable)
特點:具有半剛性電纜的性能,但可以手工彎曲成型,無需工具,便于安裝和布線。
屏蔽效果:100%屏蔽,便于手工安裝。
兼容性:適用于與半剛性電纜配套的焊接連接器。
規格:可提供0.047、0.086、0.141和0.250英寸直徑,且有護套版本。
屏蔽材料:銅-錫外導體,屏蔽效果與半剛性電纜相當,并提供非磁性版本。
4. EZ-Flex? 電纜
特點:真正的柔性高性能微波電纜,可與半剛性電纜媲美,但具有RG型電纜的靈活性。
結構:雙重屏蔽結構,低RF泄漏和電壓駐波比(VSWR),耐用且重量輕。
型號:主要有EZ-Flex? 401、402和405。
應用場景
EZ Form Cable同軸電纜廣泛應用于以下領域:
軍事航空:需要高可靠性和耐用性的應用。
電信:提供高頻信號的可靠傳輸。
醫療:用于精密儀器和設備。
儀器儀表和測試:需要高精度和穩定性的測試環境。
總結:
EZ Form Cable同軸電纜通過其多樣化的產品線和特殊的設計,滿足了不同應用場景的需求。無論是需要高穩定性的相位穩定電纜,還是需要靈活安裝的EZ-Flex電纜,EZ Form都能提供合適的產品解決方案。
推薦資訊

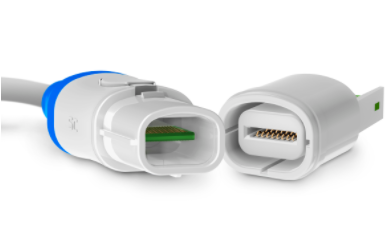

?Hypertronics Eclipta系列連接器的易于組裝和高密度互連設計使其成為測繪和消融導管、射頻發生器、家庭保健設備和許多其他一次性醫療設備的理想選擇。Hypertronics Eclipta系列醫療連接器使用的是一種創新的邊緣插入式雙面接觸系統,它使用PCB板作為一次性連接器末端的觸點。此設計消除了連接器這一側的接觸系統成本。
