6040 型脈沖發生器具有卓越的性能特征。例如，頻率為0.01%，延遲和寬度為0.2%的定時精度對于脈沖發生器來說是不尋常的。25 ps 的觸發抖動提供了通常僅與最佳數字延遲系統相關的同步功能。插件模塊允許您選擇當前需要的輸出配置。

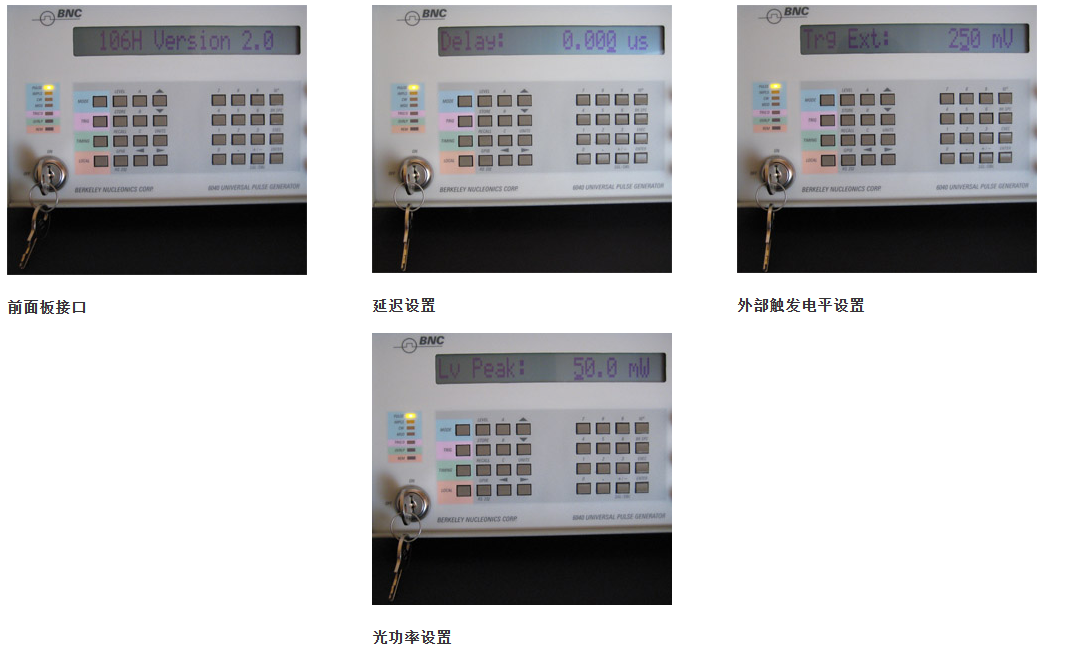

6040 型前面板接口
· 脈沖寬度和延遲設置
· 觸發和觸發電平設置
· 光功率和脈沖幅度設置
· 通信設置
規格：
6040 型主機
下面列出了 6040 主機的時序和輸出特性。但是，模塊決定了特定的性能限制和特性，例如最大脈沖寬度和最大重復頻率。
| 內部重復率發生器 | 0.01Hz 至 100MHz 精度：0.01% |
| 脈沖寬度 | 3 ns 至 640 秒，分辨率為 1 ns 或 5 位， 精度 0.2% 抖動：25 ps（典型值） |
| 延遲 | 0 ns 至 640 秒，分辨率為 1 ns 或 5 位， 精度 0.2% 抖動：25 ps（典型值） |
| 觸發輸出 | 3 ns 寬、2V 高 T0 脈沖至 50 Ω。 |
| 脈沖輸出 | +4V脈沖至50 Ω（典型值） |
| 轉換時間 | 上升時間：1 ns，下降時間 ：1.5 ns |
| ECL輸出 | ECL電平輸出至50 Ω。 上升時間：700 ps（典型值） |
| 外部觸發 | 0 至 100 MHz， 用戶可選擇的斜率和閾值設置 50 Ω輸入阻抗。 |
| 單周期 | 前面板按鈕啟動單個脈沖周期。 |
| 雙脈沖 | 一對相同的寬度脈沖，由每個事件的延遲分隔。 |
| 沖動 | 為每個事件提供亞納秒脈沖。（僅限光學） |
| 外置硬盤 | 輸入波形在兩個選定電平之間驅動模塊的輸出。 |
| 外部調制 | 模擬或數字信號以高帶寬調制光模塊的輸出。（僅限光學） |
| 連續 | 恒定的光照水平輸出。（僅限光學） |
| 運輸尺寸 | 20x17x10 英寸 |
| 裝運重量 | 18 千克 |
選項：
電氣模塊
這些可互換模塊提供從 5V、180ps 上升時間到 800V、10 ns 上升時間的電信號。振幅越高，上升時間越慢，上升時間越慢，最大重復頻率越低。
| Electrical Module | Characteristics | Amplitude | Offset | Max Rate | Risetime | Min Width | Max Width |
| 201E | Fast Risetime High Rep Rate | 5 V into 50 Ω | +/- 5 V | 100 MHz | 150 ps | 1 ns | 640 s |
| 202H | High Voltage Pulser | 300 V into 50 Ω | None | 500 kHz | 5 ns | 12 ns | 640 s with .005% max droop |
| 310H | Higher Voltage Pulser | 800 V into 50 Ω | None | 40 kHz | 15 ns | 25 ns | 20 μs with 1% max droop |
光模塊
這些可互換模塊提供 635 nm、650 nm、660 nm、850 nm、904 nm、1064 nm、1300 nm 和 1550 nm 的波長。可能提供其他波長選項，因此如果您有特殊需求，請與工廠聯系。光學模塊提供重復頻率、延遲和寬度控制，以及幅度調整，基本上提供相當于電脈沖發生器的光學等效物。對于所有模塊，光都方便地在光纖末端提供，以便于在光學工作臺或測試系統上路由。
| Optical Module | Wavelength | Standard Peak Power | Custom Peak Power* | Fiber | Max Rate | Min Width | Max Width | Impulse | CW | Ext Mod | Ext Dr |
| 065 | 650 nm 635nm, 660nm | 2 mW | 10 mW | MMF | 100 MHz | 3 ns | 640 sec | yes | yes | yes | yes |
| 085 | 850nm | 2 mW | 20 mW | MMF | 100 MHz | 3 ns | 640 sec | yes | yes | yes | yes |
| 090 | 904 nm | 1 mW | 20 mW | SMF | 100 MHz | 3 ns | 640 sec | yes | yes | yes | yes |
| 106C | 1064 nm | 1 mW | 20 mW | SMF | 100 MHz | 3 ns | 640 sec | yes | yes | yes | yes |
| 106H | 1064 nm | 50 mW | 200 mW | SMF/MMF | 2 kHz | 10 ns | 25 ns | no | no | no | no |
| 130 | 1300 nm | 1 mW | 10 mW | SMF | 100 MHz | 3 ns | 640 sec | yes | yes | yes | yes |
| 155/158 | 1550 / 1580 nm | 1 mW | 10 mW | SMF | 100 MHz | 3 ns | 640 sec | yes | yes | yes | yes |
| 155H/158H | 1550 / 1580 nm | 50 mW | 200 mW | SMF/MMF | 2 kHz | 10 ns | 25 ns | no | no | no | no |
