| TYPE | MAXIMUM FORWARD yOLTAGE VF @Irm=1A | MINIMUM BREAKDOWN yOLTAGE Vos | MAXIMUM REVERSE CURRENT In@VRw | MAXIMUM JUNCTION CAPACITANCE CJ@Va=12V | MAXIMUM REVERSE RECOVERY (NOTE 2) tr | ||
| Volts | Volts | μA | pF | ns | |||
| 25°℃ | 150°℃ | 25°℃ | 150°℃ | ||||
| 1N4942 1N4944 1N4946 | 0.6-1.3 0.6-1.3 0.6-1.3 | 0.6-1.5 0.6-1.5 0.6-1.5 | 220 440 660 | 1.0 1.0 1.0 | 200 200 200 | 45 35 25 | 150 150 250 |
1N4942 - 1N4946是經過軍用標準認證的高可靠性玻璃整流器，適用于不允許故障的關鍵應用。它們提供200至600伏的反向電壓和1.0安培的電流額定值。產品特點包括：
- 1N4942至1N4946的JEDEC編號。

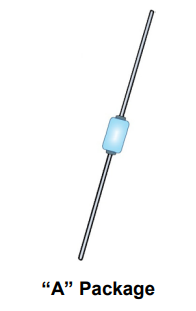

- 無空洞密封玻璃封裝。
- 三層鈍化。
- 內部冶金鍵合。
- 軍用標準的JAN、JANTX和JANTXV資格。
- 提供符合RoHS的商業版本。
這些整流器適用于軍事和高可靠性應用，也適用于一般整流器應用，如橋式、半橋式、捕捉二極管等。它們具有高正向浪涌電流能力、堅固構造、低熱阻、控制雪崩和峰值功率能力，以及抗輻射能力。最大額定值包括：
- 溫度范圍：-65至+175°C。
- 熱阻：38°C/W。
- 正向電流：1.0安培(55°C)和0.75安培(100°C)。
- 反向電壓：1N4942為200伏，1N4944為400伏，1N4946為600伏。
- 最大浪涌電流：15安培(8.3毫秒，0.75安培，55°C)。
